Snapdragon 8 Gen 1

Snapdragon 8 Gen 1はSnapdragon 888の後継となる最新のハイエンドスマートフォン向けのSoCです。概略は昨日Nishiki-Hubでも取り上げていますのでそちらを参照いただければと思います。

簡単に説明すると、GPUが30％の性能向上と25％の省電力化、CPUにCortex-X2が採用されるといった感じです。今回はその詳細な仕様が明らかになったので紹介していきます。

早見

とりあえず、表にしましたのでそれをご覧ください。

		SDM8 Gen 1	SDM 888
CPU	ブランド	Kryo	Kryo 680
	プライマリ	1x Cortex-X2	1x Cortex-X1
	高性能コア	3	3x Cortex-A78
	高効率コア	4	4x Cortex-A55
	最大クロック	3GHz	2.84GHz
	キャッシュ	6MB	4MB
GPU		Adreno	Adreno 660
RAM		LPDDR5-3200	LPDDR5-3200 LPDDR4X-2133
DSP		Hexagon	Hexagon 780
ISP		Spectra	Spectra 580
製造プロセス		4nm	5nm

CPU

CPUには新型のKryoが採用されました。ブランドの方針の変更により、名前は単にKryoのみとなっています。これは、後で紹介するAdreno・Hexagon・Spectraも同様になっています。この記事で単にKryoやAdrenoなどとしている場合は新型のことです。

KryoはSnapdragon 888のKryo 680に引き続き8コアとなっており、構成も1xプライマリコア＋3x高性能コア＋4x高効率コアで変わりません。ただし、プライマリコアには最新のArmのマイクロアーキテクチャであるARM v9の「Cortex-X2」が採用されました。Cortex-X2のL2キャッシュは1MB用意されており、低レイテンシ＋大キャッシュでシングルスレッド性能を高めています。

あと、おそらくプライマリコアは最大3GHzまでクロックが上がるとのことで、888の2.84GHzから伸びます。クロックの向上とマイクロアーキテクチャの向上によりかなり性能が向上しているみたい。

高性能コア・高効率コアについてはどのCPUを使っているかまでは明らかではありませんが、高性能コアが最大2.5GHz、高効率コアが1.8GHzまでクロックが上がります。パフォーマンスコアがKryo 680から100MHzクロックが向上しますが、高効率コアのクロックは変わりません（というか効率コアは上げる必要ないから当たり前か）。

f:id:doskokimeil127-dosd:20211202115307p:plain — 出典：PC Watch

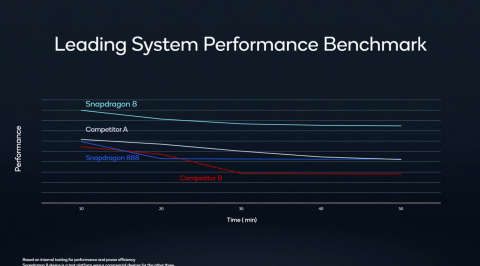

実際の性能ですが、現時点で公開されているのがベンチマーク開始10分以降のグラフのみ。Qualcommは名前を伏せていますが、確実にApple A15のことを指している比較対象とのグラフを見ると、Snapdragon 8 Gen 1が凌駕していますが、AppleのSoCは出だしの性能がよく、Snapdragonは継続力がすごいので正直個のグラフだけでは・・・。

ただ、Snapdragonは例年12月の半ばに総裁なベンチマーク結果（あるいはテスト機の配布）を行うので、それ辺りで明らかになるのではないかと見られます。

GPU

GPUはAdrenoを採用。ただ、QualcommはAdrenoのコア数などを明らかにしないのでGPUとしての仕様は昨日お伝えしたものから変わるものはありません。なので昨日の記事と同じことを言います。

Snapdragon 888に搭載されたAdreno 660に比べて30％の描画性能の向上と、25％消費電力が削減されているとのこと。

電力効率の話として、Snapdragon 888と比較して、同じ消費電力で2倍のフレームを生成できる「Adreno Frame Motion Engine」が提供されるほかゲーム向け機能としては、そのFrame Motiton Engineの他にもVRS Pro（可変レートシェーディング）、Adreno Control Panelといった新機能が追加されている他、もちろんSnapdragon Elite Gamingの機能も包括しています。

Adreno Control Panelは、NVIDIA Cotrol PanelやRadeon Softwareのようなもので、ここからGPUの各設定やドライバのアップデートが可能になっています。

画像処理

Snapdragon 8 Gen 1では画像処理部分であるSpectra（ISP）において大幅な強化が加えられています。

Spectraは、3基のISPを搭載。そしてISP自体の強化もあり、ISP単体では18-bitの入力に対応するほか、3.2Giga Pixel/s（毎秒32億画素）の処理が可能になりました。センサー側の対応には左右されるものの、これは18bit RAWの撮影にチップ側が対応したことを意味しており、大幅な強化と言えるでしょう。

8Kの動画撮影では、HDRに対応しています（無論これもセンサーの対応が必要）。

また、低照度での撮影では、従来14bit 6枚の写真を組み合わせていましたが、新Spectraは18bit 30枚を組み合わせて1枚を生成するという強化を経ています。

対応するカメラ構成は、トリプルが最大36MPx3に対応、デュアルカメラなら最大64MP＋36MPに対応、シングルの場合MFNR（マルチフレームノイズ低減）やZSL（シャッター遅延低減）、30fpsに対応するなら最大108MP、対応しないなら最大200MPまで対応します。
